理光fax-188传真机，在复印时，复印件出现全白故障，产生部位既有可能在扫描部分，也可能在记录部分，要确定故障部位，对理光188机型可采用“记录器测试图案”功能。
    具体操作如下：依次按功能键6-1-9-9-5数字键，然后立即按yes，再按1-1-yes-0—0—4和开始键，传真机便打印出一页测试图案。如图案正常故障在扫描部分，本例打印出的还是“全白”式样，因为“记录测试图案”的数据来自机内存储器中，不需要扫描电路支持，说明故障出在记录部分。
    记录部分出现以上故障，除电路故障外，还有可能是机械部分异常所致。按先易后难叶页序用手压紧纸仓盖，再依上述方法做一次记录器测试，结果依旧，故障范围便压缩到了与记录器有关的电路上。

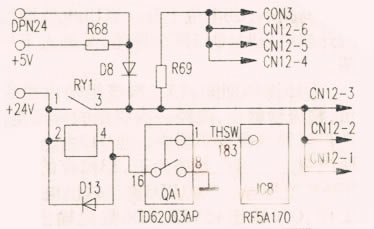

    拆开传真机，先查看主板到感热记录器的接线器cn12，未发现脱落及松动。接通电源用万用表dc50v挡测cn12①、②、③脚对地电压为0v，因感热记录器的24v电压是受控电压(由继电器ry1控制)，必须在其工作时才有输出。而继电器的动作由主处理器ic8 183脚输出的thsw信号，经开关集成电路qa1①脚，控制从ry1④脚至qa1 16脚到⑧脚地端的通断，使24v电压从ry1①、③脚到接线器cnl2的①、②、③脚，给感热记录器供电。依据上述信号流程，测得ry1①、②脚对地有24v正常电压，③脚为0v，④脚24v，说明qa1工作不正常，测qa1①脚无thsw高电平信号。经查ic8 183脚到qa1①脚之间开路，发现是c6电容漏液使线路蚀断。用飞线将其连通，再将c6(10u斗f／50v)用同规格电容更换，检查无误后通电试机，复印副件全白故障排除。
