【打印头的组成】
    针式打印头由卡簧、封顶垫片、导热垫片、固定垫片、长针线圈板、铁线圈、连接垫片、短针线圈板、温控电阻、长针导向槽、导板及导板支架、散热底座、长针体、短针体、复位弹簧、定位轴、衔铁组成。
    作用：铁芯线圈产生的磁场驱使针体通过导板实现击针打印
    力源：铁芯线圈产生的磁场
    【打印头的安装顺序（24针）】
    散热外壳→卡簧→封顶垫片→导热垫片→固定垫片→导热垫片→护罩→长针线圈板→长针导向槽→连接垫片→导热垫片→固定垫片→导热垫片→护罩→短针线圈板（带温控电阻）→导板→导板支架


    【打印针的安装及注意事项】

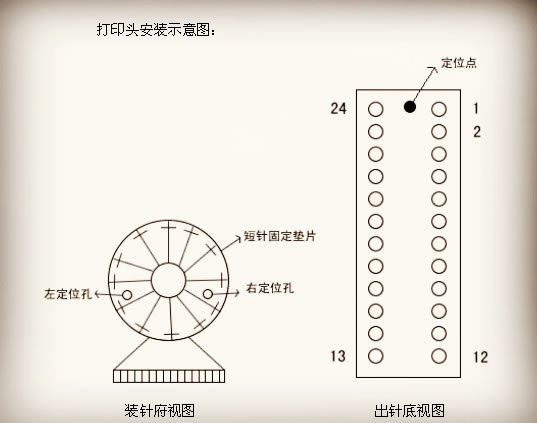

    1、短针的装针次序。装入短针时，从右定位孔起按顺时针查第三个针槽为短针的起始针，即第一针，装针后从“出针底视图”第1孔出针，再第一针起按逆时针装针，依次为第二针、第三针„第十二针，装针后分别“从底视图”第3孔、第5孔、第7孔„第23孔出针，即短针装针后分别从奇数孔出针，出针走势为u形排列。
    2、长针装针次序。装入长针时，从右定位孔按顺时针第2个针槽为长针的起始针，装针后从“出针底视图”第2孔出针，然后由第一针起按逆时针装针，依次为第二针、第三针„第十二针，装针后分别从“出针底视图”第4孔、第6孔、第8孔„第24孔出针，即长针全部从偶数孔出针，出针走势为u形排列。
    3、装针注意的事项
    ①每装完一类针都要手动送针3－5次，观察针体复位状况，如果个别复位状况不良，应及时更换复位弹簧。
    ②观察定位轴是否脱离针体。
    ③整个针头完全装好后，不能立即执行打印工作，否则可能有严重断针现象，应先空载试机1－2分钟。
