一台晶明lcd-170e型显示器，故障为开机后屏幕闪亮一下然后黑屏，首次开机亮的时间要长一些，约为半分钟。

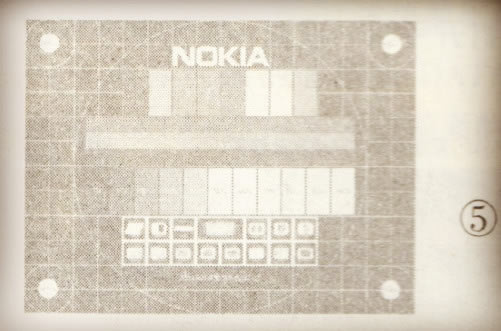

   检修过程：在windows xp下运行“nokia monitortest v2.o”，这是一款由nokia公司出品的专业显示器测试软件，包括了测试显示器的亮度、对比度、色纯、聚焦、水波纹、抖动、可读性等重要显示效果和技术参数，是维修检测显示器的常用软件，运行界面如图5所示。

    单击彩色图标，使显示为纯白色，以便于观察屏幕亮度均匀性。然后将故障显示器接入，通电试机，仔细观察屏幕。发现其点亮时屏幕亮度不均，下方明显偏暗，怀疑下方背光灯或驱动电路有问题。断电后打开机壳，检查发现该显示器采用的液晶屏为4灯管结构，上下方各两根，每两根灯管用一个高压变压器驱动，下方一个灯管供电插座引脚脱焊，将其补焊后开机，故障排除。

    分析总结：该机高压主控芯片是凹凸电子(02micro)开发的lcd显示屏背光控制芯片oz960。该芯片保护电路完善。本例一个背光灯插座开焊表面现象是亮度不均匀然后黑屏，内因是灯管开路后导致保护电路启动，然后关闭所有驱动输出所致。采用白光栅观察法可以快速判断灯管电路故障部位，要注意的是观察视角必须垂直于屏幕，距离屏幕1 m以上才不至于误判。

    本文摘自《家电维修下册》一书
