朋友说有个机问我修不修，说是到他手里的时候就是别人修不好的，他已换过两个ec，刷过bios，换过北桥，问我接不接，呵，没有办法，我说拿给我看一下吧，我尽力喽，拿到手拆开一看，还真是惨不睹呀，ec焊得惨呀，先不说，用把ec加焊一次洗干净再说，终于好看了点，朋友说bios刷过，不知道程序好坏，先把bios也刷一次再说吧，因为这个板有好几个版本，所以刷对应的版本：k40ab 1.3g 刷完之后，不跑u呀，没有办法，上假负载量吧，核心电压正常，那量时钟吧，0.3v，也正常，那再最rst和pg吧，只有0.6v,明显偏低，看来问题出在这里了，那按照时序，cpu的rst由南桥发出给北桥，北桥再发出给cpu，那先得量南桥有没有发现复位信号啦，打开图纸，找到南桥发出的复位信号：
    再查这个信号去了哪里。

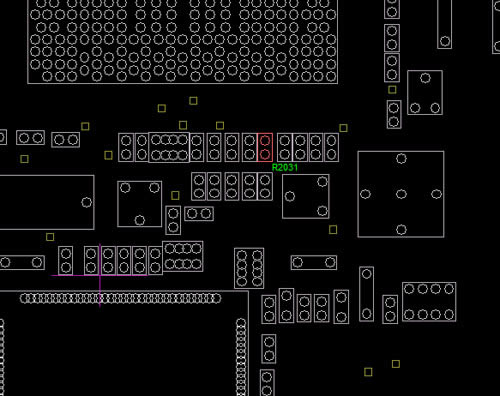

    华硕的板没有元件的标识，看来只有找出点位图，找到r2031来量有没有3.3v的电压。

    量以上图标标识，有3.3v电压，看来南桥发出来了，那看发到北桥了没有；

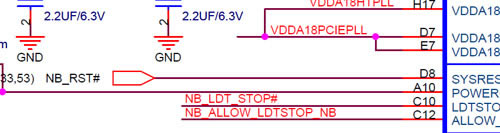

    以上图可以看到发到北桥，那北桥没有发出，就有几种可能了喽：一种就是北桥坏了，收到没有发出，还有一种就是北桥的条件不满足呀，比如供电等，那这里先确认哪一种呢，我问朋友北桥是不是买的新的，回复是的，因为amd的桥翻新和测试都容易是坏的，如果是换的是新的，那就先不考虑北桥坏吧，先考虑北桥的工作条件吧，先量北桥的供电，北桥有哪些供电呢，要图纸上一个一个的查，这人不想查，先观察板北桥的旁边的正反面，看有小电感和零欧电阻有没有呀，发现北桥背面有个零欧电阻，一量电压为0.63v,北桥没有那么低的电压哟，有问题，查点位图可得：

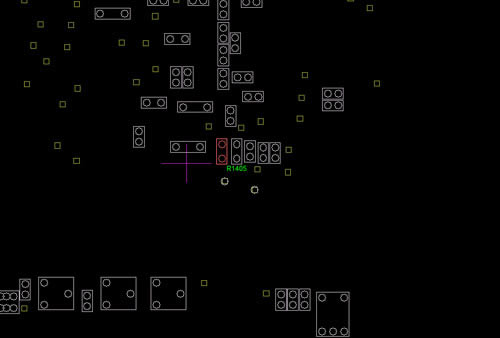

    从点位图可知这个电阻为r1405，再从图纸上可以看到r1405为1.8v的北桥供电。
    那这个肯定不对，那查找这个+1.8vs的源头。
