例：夏普14英寸彩电(机型14d—cm)，其小信号单片ic为tda8362，故障现象为无光栅。

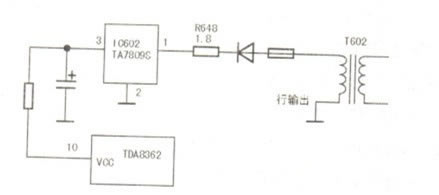

    分析检修：直观观察灯丝不亮。测+b电源电压正常；行振荡及激励电压基本正常，灯丝电压为3.8v(用机械表测量其参考值)；加速极电压为180v，明显低，正常应为300v以上。检查行输出及abl电路没发现问题。先后更换了tda8362、晶振，又检查了与行振荡有关的外围元件也没有发现异常。逐一测量tda8362各脚电压，发现⑩脚电压仅为3v。查看图纸见下图，发现ic602{7809)的输出电压很低，更换ic602(7809)后，故障排除。



    后来发现，当ic602{7809)出现故障使tda8362⑩脚电压丢失的时候，其表现是黑屏，虽然直观观察灯丝没有点亮，但如果提高加速极电压，就能看到一条不满幅的水平亮线，说明⑩脚无电压时，场电路也不能正常工作。为了明确故障原因，用示波器测试了集成块行激励输出的波形，发现⑩脚无供电时，行频明显偏高，行电流也减小至65ma左右，正常时行电流应为210ma左右。查资料得知，采用tda8361（或8362)作为小信号处理芯片，行频要受到副载波校正，如果⑩脚无电压，副载波电路就无法正常工作，行频也就无法得到校正，将引起行频偏移、行频增高，行输出变压器的各路输出都会降低，从而形成无光栅故障。

    （本文摘自《家电维修 上册》一书）
