维修实例:赛博3308大型喷绘机字车接口板上的逻辑芯片烧毁。

分析与检修:喷绘机是一种大型的喷墨打印输出设备,其突出特点是输出幅面宽大、喷头数量多、以彩色打印为主。以赛博3308喷绘机为例,打印输出幅面达3.8米,6只喷头打印,打印介质以纺织面料为主。从结构上看,喷绘机与普通的喷墨打印机几乎一样,喷头安装在字车上,在字车电动机的拖动下,进行横向的移动,喷头每完成一行的打印,输纸机构纵向前进一行,字车电动机再次转动,拖动字车进行下一行的打印。为了安全可靠,字车通过柔性电缆与主机连接,所有的电缆都装在一条可弯曲的链盒里。字车上的接口板信号主要有打印数据分配器、喷嘴选择器、总线接口。喷头直流驱动电压+35v,逻辑供电电压+5v。

根据维修经验,芯片烧毁⊥般有以下几个原因:

1)供电电压异常,逻辑供电电压为+5v±10%,一般逻辑芯片可承受的最高供电电压为7v,超过这一数值,芯片极易烧毁。

2)输出端存在短路,如果逻辑输出高电平,输出末端电路被烧毁。

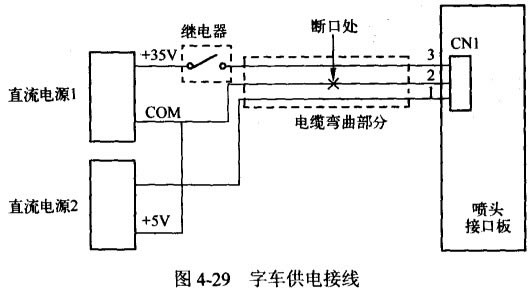

开机后,检查接口板的供电电压,+35v和+5v均正常。如图4-29所示。但在检查电缆时发现,因为打印过程中频繁的弯曲,在链盒内有一处电缆的外皮有裂口,里面的铜芯大部分已折断。仔细检查其他电缆,也发现有一些轻微的损坏。对这些破损的电缆,一并予以更换。

更换上新的电缆后,开车试机,机器恢复打印。

分析原因:电缆外皮的聚丙烯材料与空气接触时间长了变硬变脆,在冬季由于气温低,电缆被弯曲时很容易折断,一旦外皮折断,里面的铜芯线在断口处也很容易折断。当com线被折断后,+35v电压的回路电流通路被切断,唯一的回路就是通过+5v返回,逻辑芯片在承受如此高的反压后,很快被击穿。有关的字车供电接线如图4-17所示。
