维修实例:epson stylus720打印全白。

打印机维修分析:stylus720是日本epson公司设计生产的家用喷墨打印机,该机小巧玲珑,除了可以进行普通的黑色、彩色打印外,还可以实现照片的打印。由于其物美价廉,这款打印机在我国的销量很大。

根据故障现象,机器在打印过程中,有正常的走纸,字车的运行也是正常的,可以断定开关电源能够正常工作,主板的大部分功能如走纸电动机、字车电动机的驱动电路都正常。

出现打印全白故障,主要可能有以下几方面的原因:

(1)喷头的供电有问题。喷头的供电电压是+42v,如果没有供电电压,喷头自然不工作。喷头的供电由公共驱动电路提供,这部分电路在主板上,主要由f1、ic15、q2、q3等构成,输出的供电电压通过插座cn8由一条扁平电缆送到喷头。

(2)喷头的控制电路有问题。喷头的控制电路主要是喷嘴的选通电路,来自主板的控制信号通过cn9由另一条扁平电缆送到喷头,喷嘴选通电路集中在喷头上。

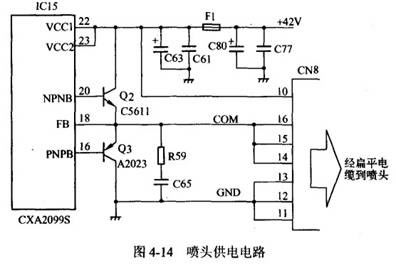

本着先易后难的原则,先对喷头的供电电路进行检查。图4-14是其供电电路。

从图中可以看出,喷头的供电电路由ic15控制,+42v直流电压经过熔断器f1、晶体管q2、q3,从q2的发射极输出,经cn8、扁平电缆的14、15、16端子输出到喷头。经检查,f1己熔断。f1在电路中的作用是对喷头实施短路保护,在喷头供电回路出现电流过大时快速熔断,防止故障进一步扩大。f1熔断说明后面的被保护电路一定存在故障。进一步检查发现c61己短路,测试其他元件,没有发现异常。分析c61击穿的原因,可能是因为+42v电压的瞬间变化导致c61击穿。f1是快熔保险,用icp-n38c代用后,机器恢复正常功能。
