投影机维修实例:松下pt-p1sdc投影机灯泡不亮,灯泡指示灯闪烁。

分析与检修:投影机灯泡是投影机的唯一耗材。投影机所用灯泡亮度高,体积小,能量集中,而工作环境温度高,这使得灯泡的寿命较短。为了保护灯泡,机内设置了很多的保护电路,如果其中一只传感器检测到了异常情况,机器可能就会中止灯泡的工作,同时发出报警信号。如果灯泡不亮,应首先检查并确认每个连接器与灯泡组件可靠连接、灯泡组件固定螺钉已拧紧,并且盖子也己经固定好。当从待机模式转换到运行模式时,每个风扇均旋转。如果有风扇不转,应更换风扇。确认每只热敏电阻和热控开关都运行正常。保持断开电源3分钟以上,接通电源,按下电源(power)按键,如果灯泡仍然不亮,应重点检查电子镇流器。

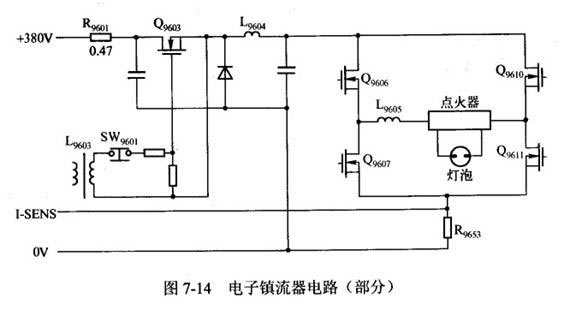

投影机的灯泡都采用电子镇流器驱动。投影机结构紧凑,电子镇流器的体积受到严格限制,由于元件密度较高,散热问题不容忽视。从另一个角度看,电子镇流器是故障高发部件,尤其是桥式驱动器所用的大功率开关管,比较容易出现击穿现象。为了防止熬障范围的扩大,电路中设置有多个保护元件进行保护。图7-14是这种投影机的部分电路,r9601是串接在电子镇流器的电源电路中的保险电阻,在后续电路出现击穿后会因为电流过大而熔断。经测试,该电阻已开路,更换一只相同规格的电阻后,投影机恢复正常。
