投影机维修实例:松下pt-lc75u投影机加电后无任何电源指示。

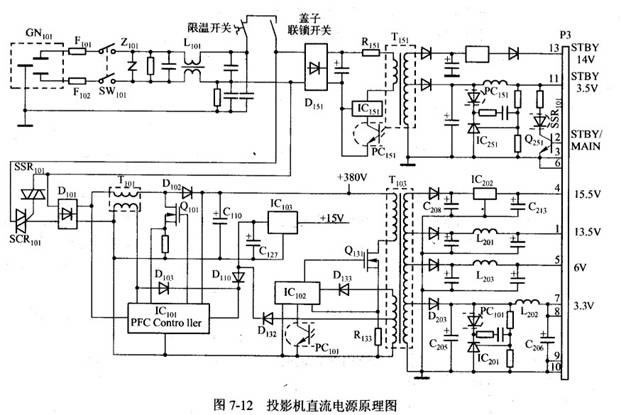

分析与检修: 松下pt-lc75u是一款性价比很高的液晶投影机,图7-12是该投影机的直流电源原理图。

cn101是交流电源输入插座,sw101是电源开关,l101及其周围元件构成低通滤波器。在交流输入电路中有两个特殊元件,一个是限温开关,另一个是联锁开关。限温开关的动作温度是90°c,联锁开关与灯泡室盖子有关,当盖子开关打开后,联锁开关处于断开状态,整机将不得电。

直流电源分为两部分:待机电源和主电源。待机电源就是机器在待机状态时的供电电源,输出功率较小。只要有交流电源输入,待机电源便处于工作状态。主电源是投影机正常工作时的供电电源,输出功率较大。主电源是受控电源,stbynain是控制信号,来自于主板,如果是高电平,固态继电器ssr101导通,scr101随之导通,pfc控制电路ic101开始工作,输出约380v直流稳定电压,后面的开关电源受ic102控制,输出不同的电压。+380v直流电压还是灯泡电子镇流器的供电电压。

灯泡室盖子开关是为安全设置的。灯泡在点亮和工作过程中,会产生高压和高温,容易对人体造成伤害,在盖子打开后,切断电源,就可以保证人身安全。

待机电源在正常加电后就会有输出电压,输出的+15v电压主要用于风扇的供电,该电压经过专用的控制器后,被变换成pwm电压,以达到对风扇调速的目的。

正常情况下,加电后,风扇会转动,依此可以判断输出电压的有无。

如果待机电源无输出,熔丝(保险丝)完好,应重点检查其一次侧开关管的启动电路。启动电路其实很简单,从整流桥输出的直流脉动电压经过数只几十千欧电阻的降压,加到开关管的栅极,为开关管提供最初的启动激励。在使用了较长一段时间后,比较容易出现个别启动电阻阻值变大或者开路等情况,造成待机电源无输出。解决这种故障其实很容易,先找出损坏的启动电阻,然后换上同样规格的电阻即可。

如果待机电源输出电压正常,但面板上仍没有电源指示,一般就是主板的问题。经检查,f101已熔断,再进一步检查,发现整流桥d151的交流输入端己短路。分析这种故障的原因,从图中可以看出,整流桥d151的负载是待机电源,因为功率很小,d151没有安装散热片,在正常情况下,它本身发出的热量不会影响其安全运行。但
