网线水晶头接法图解

如果你想要组件局域网的话,那么网线肯定是少不了的东西,网线水晶头损坏时有发生。网线水晶头接法的方法如下: 方法一、在制作网线之前,需要准备几样工具。 1、具有8P槽的压

      如果你想要组件局域网的话,那么网线肯定是少不了的东西,网线水晶头损坏时有发生。网线水晶头接法的方法如下:



  方法一、在制作网线之前,需要准备几样工具。

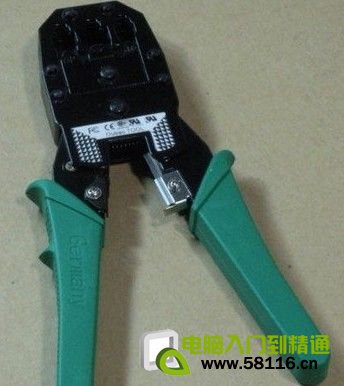

  1、具有8P槽的压线钳一个。

<span style='color:#bc3c16'>网线水晶头接法图解</span>



  2、五类网线,也就是现在最常用的网线若干米。

常用的网线若干米

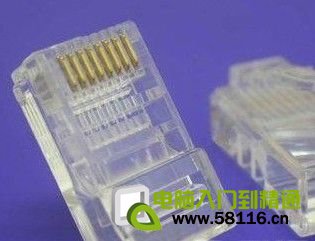

  3、RJ-45插头,也就是所谓的水晶头若干。

水晶头



  PS:理论上水晶头只需要2个,以防万一,多备一些。

  方法一、网线标准线序:

网线标准线序



  标准568A:1绿白,2绿,3橙白,4蓝,5蓝白,6橙,7棕白,8棕

  标准586B:1橙白,2橙,3绿白,4蓝,5蓝白,6绿,7棕白,8棕

  上网只用到1 2 3 6 1.2下传3.6上传,电话用4.5 7.8是做为电源用,有些设备要,国际标准。

  方法三、网线接法,现在最常用的网线五类双绞线,它有2种接法,直通线和交叉线。

  直通线:两头都是568B标准。用于连接:

  PC(电脑)—————————— HUB(集线器)

  PC(电脑)—————————— SWITCH(交换机)

  PC(电脑)—————————— ROUTER(路由器)

  HUB(集线器)———————— HUB(集线器)的级连口

  SWITCH(交换机)—————— HUB(集线器)的级连口

  SWITCH(交换机)—————— SWITCH(交换机)级连口

  SWITCH(交换机)—————— ROUTER(路由器)

  交叉线:一头是568A,另一头是568B。用来连接

  PC(电脑)——————————PC(电脑)

  HUB(集线器)————————HUB(集线器)

  SWITCH(交换机)——————SWITCH(交换机)

  ROUTER(路由器)——————ROUTER(路由器)

  补充一下,配置网络设备要用反转线。

  简单的说!直通线就是两端线序相同的线,用于不同设备之间互连,交叉线就是两端线序不同的线,用于同种设备之间互连。

  方法四、实际网线水晶头制作步骤:

  步骤1、用压线钳将网线的胶皮剪掉长约2cm即可。

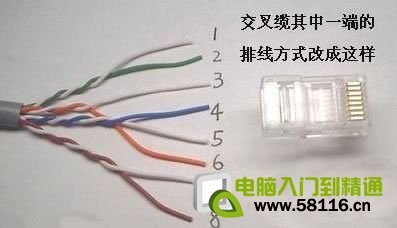

  步骤2、按照上面说的标准线序把网线排列好,可能情况如下图:



把网线排列好



  步骤3、把8股线末端剪齐。

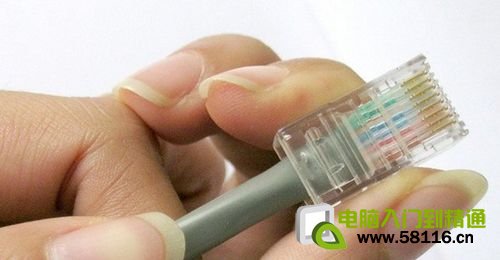

  步骤4、将水晶头有塑料弹簧片的一端向下,有金属针脚的一端向上,把整齐的8股线插入水晶头,并使其紧紧的顶在顶端。

  步骤5、把水晶头插入8P的槽内,用力的握紧压线钳即可!

把水晶头插入8P的槽内
